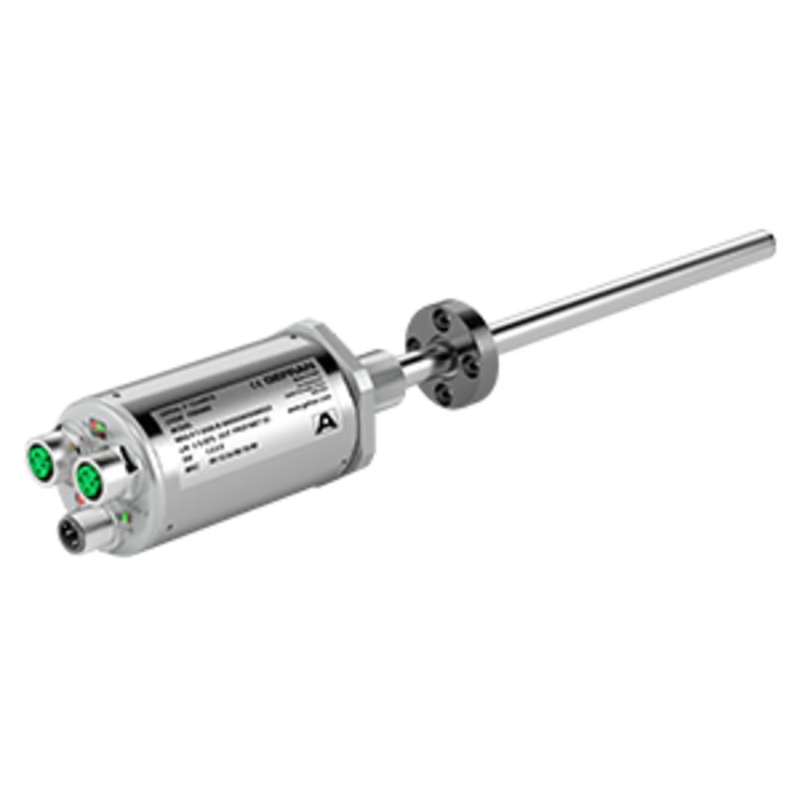

Gefran WRA-F
Temassız manyetostriktif - HYPERWAVE teknolojisi - Profinet Çıkışı
ANA ÖZELLİKLER
- 50'den 4000 mm'ye kadar vuruşlar
- Konum ve hız ölçümü
- Çelik braketlerle hızlı montaj
Teknik özellikler
Genel Bakış
PROFINET IO standart Ethernet arayüzüne (IEEE 802.3) sahip WRA-F serisi, HYPERWAVE manyetostriktif teknolojisine sahip temassız bir doğrusal konum transdüseridir . İmleç üzerinde elektrik temasının bulunmaması, hareketli parçaların tüketimi ve aşınması sorunlarını ortadan kaldırarak neredeyse sınırsız bir kullanım ömrü sağlar. Doğrusal olmama, tekrarlanabilirlik ve histerezis açısından yüksek ölçüm okuma hassasiyeti, bu mutlak konum dönüştürücüyü çoğu endüstriyel uygulamada konum ve yer değiştirme hızının gerçek zamanlı belirlenmesi için ideal ürün haline getirir. Titreşimlere, mekanik şoklara karşı yüksek direnç ve geniş çalışma sıcaklığı aralığı, bu ürünü özellikle yoğun mekanik stresin olduğu ortamlarda bile dayanıklı kılar.
En sıkı endüstriyel standartlara göre harici etkenlere karşı mükemmel koruma ve EMC bozulmalarına karşı bağışıklık, bu konum transdüserini zorlu endüstriyel ortamlarda bile kullanım için mükemmel bir çözüm haline getirir.
PROFINET RTE'de fieldbus'lı HYPERWAVE serisi, GSDML dosyaları aracılığıyla konfigürasyon yapısının esnekliği sayesinde “Akıllı” olarak tanımlanabilecek bir cihazdır. Pozisyon/hız proses verileri ve alarmlar talep üzerine gerçek zamanlı olarak gönderilir, ayrıca aşağıdakiler gibi yardımcı bilgiler de sunulur: fiili çalışma saatleri, gerçek sıcaklık ve tespit edilen maksimum tepe noktası, güç kaynağı sisteminin tutarlılığı, güç kaynağının varlığı önceden tanımlanmış imleçlerin miktarı ve PROFINET iletişiminin bir dizi özel alarmı, HYPERWAVE PROFINET serisinin istatistiksel amaçlar ve önleyici bakım için de Endüstri 4.0 veri yönetimi "gereksinimlerini" karşılamasını sağlar.
WRA-F, RT (Gerçek Zamanlı) ve RT (Eşzamanlı Gerçek Zamanlı) versiyonlarında mevcuttur ve her ikisi de Genel profilin aynı anda 16 bağımsız kayan halka imlecin konumunu veya Kodlayıcı standart profiliyle (vr. 4.2) tek bir halka imlecinin konumunu yönetmesini sağlar. ).
Profibus – Profinet konsorsiyumunun PI sertifikası aynı zamanda donanım yazılımının kalitesini en zorlu bağışıklık ve güvenlik testlerine göre doğrulamaktadır.
Profinet IRT, minimum 250 μs çevrim süresiyle senkronize iletişim sunar.
Tanım
- 50'den 4000 mm'ye kadar vuruşlar
- Konum ve hız ölçümü
- Çelik braketlerle hızlı montaj
- Yüzen halkalı manyetik imleç
- Titreşimlere karşı dayanıklılık (DIN IEC68T2/6 15g)
- Çevre koruma IP67
- Çalışma sıcaklığı: -40…+85°C
- Elektromanyetik uyumluluk EMC 2014/30/EU
- RoHS 2011/65/EU direktifine uygundur
- Güç kaynağı 10…32 Vdc
- Profinet IO RT ve IRT arayüzü (ver. 2.3)
- Genel Profil veya Kodlayıcı Profili (bkz. 4.2)
- 16 adede kadar bağımsız kayan halka imleç (Genel Profil)
