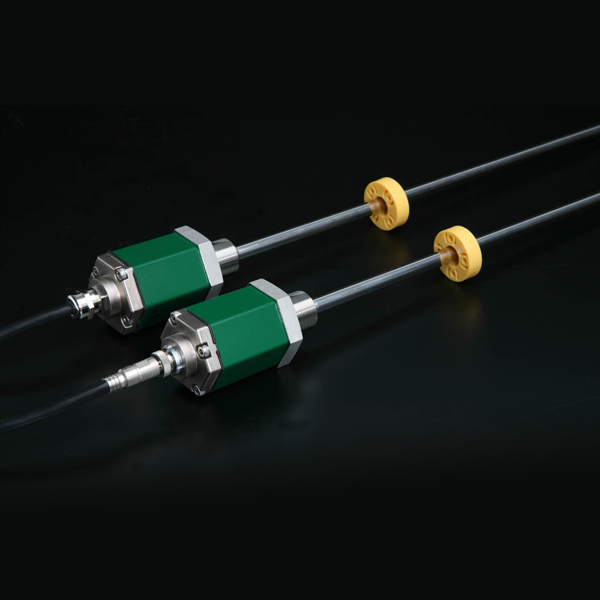

Santest GYSE-A Serisi Çubuk Tip Temassız Lineer Cetvel

Santest GYSE-A Probu

Yüksek Performanslı Analog Çıkış
(çıkarılabilir prob elemanı)

GYSE-A, yüksek performanslı bir analog çıkış probudur ve 16 bitlik yüksek çözünürlüğe sahiptir. Ayrıca hız çıkışı da bulunmaktadır. Başka bir seçenek olarak prob üzerinde iki adet mıknatıs kullanılarak, her bir mıknatısın konumu veya ikisi arasındaki göreceli mesafe tespit edilebilir. İç prob elemanı dış muhafazadan ayrılabilir ve sabit yazılım (GPM) ile kullanıcı tarafında sıfır ve kazanç ayarı mümkündür. Sensör iç elemanı esnek seçeneği mevcuttur ve ayrıca alanın küçük olduğu durumlarda değişim için en uygun olanıdır.

Özellikler

KESİNLİK
Doğrusal olmama	≦±0,025%FS TİPİ
Çözünürlük	16bit (1/65536）
Tekrarlanabilirlik	≦±0,001%FS (Min. ±3μm）
Sıcaklık sürüklenme	≦±20 ppmFS/°
ÇIKTI
Pozisyon (STD)	0~10V(çıkış akımı: Maks.5mA, yük: Min.2kΩ) veya 4~20mA(yük: Maks.500Ω)
Hız (Seçenek)	±10V（çıkış akımı: Maks.5mA, yük: Min.2kΩ）veya 4～20mA（yük: Maks.500Ω）
Alarm	Açık drenaj 50V 0,1A (mıknatıs eksikliği için)
Güç kaynağı	+24(±2)VDC（70mA）
Örnekleme frekansı *	Std 1kHz (toplam çubuk uzunluğu: 1250 mm'ye kadar)
ÇEVRE
Maks. Basınç	35MPa（prob çubuğu）
Çalışma sıcaklığı.	-20°C~+75°C
Saklama derecesi.	-40°C~+75°C
Titreşim	15G（20～100Hz）
Şok	100G（2msn）
IP derecesi	IP67

• Yukarıda belirtilen doğruluk, etkili stroku 300 mm veya daha fazla olan sensörler için geçerlidir.
• 300 mm'den küçük strokun özelliği, 300 mm'lik strokunkine eşittir.

* Örnekleme frekansı : Maks. 3,75kHz (Toplam çubuk uzunluğuna bağlıdır (Model ⑨'de gösterilmektedir) ve tüketim akımı artar.)
