GENEL TANIM

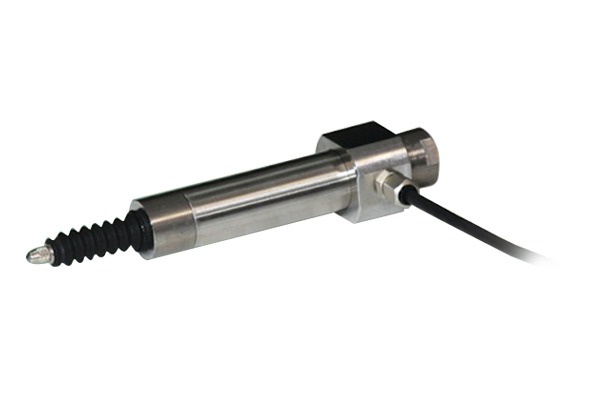

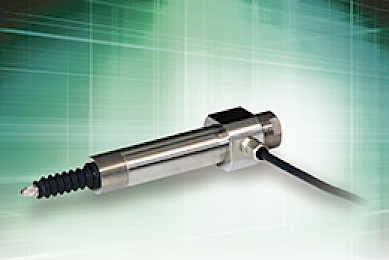

ATG1 serisi hepsi bir arada lineer ölçüm cihazıdır. Sensörün
içine bir manyetik direnç elemanı ve manyetik bant monte edilmiştir .
Bant, N ve S kutbunun aynı adımında hassas bir şekilde mıknatıslanır.
Manyetik direnç elemanı
bant üzerindeki manyetik alanları algılar ve LSI ölçülen değerleri darbe çıkışına dönüştürür.
Özellikler
| Ölçüm aralığı | 10 mm |
|---|---|
| Çıktı | artımlı A/B darbesi, hat sürücüsü |
| Çözünürlük | 1μm (standart9), 0,2μm (seçenek) |
| Doğrusallık | ±2μm (≦1mm:kısmi strok), ±10μm (≦10mm:toplam strok) |
| Tekrarlanabilirlik | ≦1μm, 20°C'de |
| Ölçme kuvveti | 20°C'de 1,3〜2,6K (yanal) |
| Güç kaynağı | DC24V (±2V), 0,15A |
| Seyahat hızı | 500mm/s (Çözünürlük:1μm), 100mm/s (Çözünürlük:0,2μm) |
| Çalışma sıcaklığı. | 0°C〜+60°C |
| Saklama derecesi. | -20°C〜+60°C |
| Titreşim | 6G (veya 40Hz 2mmpp) |
| Şok | 50G (2ms) |
| Koruma | IP67 (toz geçirmez, su geçirmez yapı) |
| Sensör kablosu | standart 1m (opsiyon Maks.10m) |
| Uzatma kablosu | Maksimum 30m |
| Ağırlık | yaklaşık. 200g (2m kablo dahil) |
