| Model | Kod No | Disp. CC | Nominal Güç | Voltaj | Vana Bağlantısı Emme | Vana Bağlantısı Basma | Silindir Sayısı | Çalışma Rejimi | Yağ Miktarı (Lt) |
|---|---|---|---|---|---|---|---|---|---|
| NTZ 048 | 120F0001 | 48 | 1,8 Hp | 380 V / 400V 50Hz, 460V 60Hz | 1 1/4″ | 5/8″ | 1 | -10°C / -45 °C (LBP) | 0,95 |
| NTZ 068 | 120F0002 | 68 | 2,3 Hp | 380 V / 400V 50Hz, 460V 60Hz | 5/8″ | 1/2″ | 1 | -10°C / -45 °C (LBP) | 0,95 |
| NTZ 096 | 120F0003 | 96 | 3,5 Hp | 380 V / 400V 50Hz, 460V 60Hz | 1 3/4″ | 7/8″ | 2 | -10°C / -45 °C (LBP) | 1,8 |
| NTZ 108 | 120F0004 | 108 | 3,75 Hp | 380 V / 400V 50Hz, 460V 60Hz | 7/8″ | 3/4″ | 2 | -10°C / -45 °C (LBP) | 1,8 |
| NTZ 136 | 120F0005 | 136 | 4,0 Hp | 380 V / 400V 50Hz, 460V 60Hz | 1 1/8″ | 3/4″ | 2 | -10°C / -45 °C (LBP) | 1,8 |
| NTZ 215 | 120F0006 | 215 | 6,1 Hp | 380 V / 400V 50Hz, 460V 60Hz | 1 1/8″ | 3/4″ | 4 | -10°C / -45 °C (LBP) | 3,9 |
| NTZ 271 | 120F0007 | 271 | 8,5 Hp | 380 V / 400V 50Hz, 460V 60Hz | 1 1/8″ | 3/4″ | 4 | -10°C / -45 °C (LBP) | 3,9 |

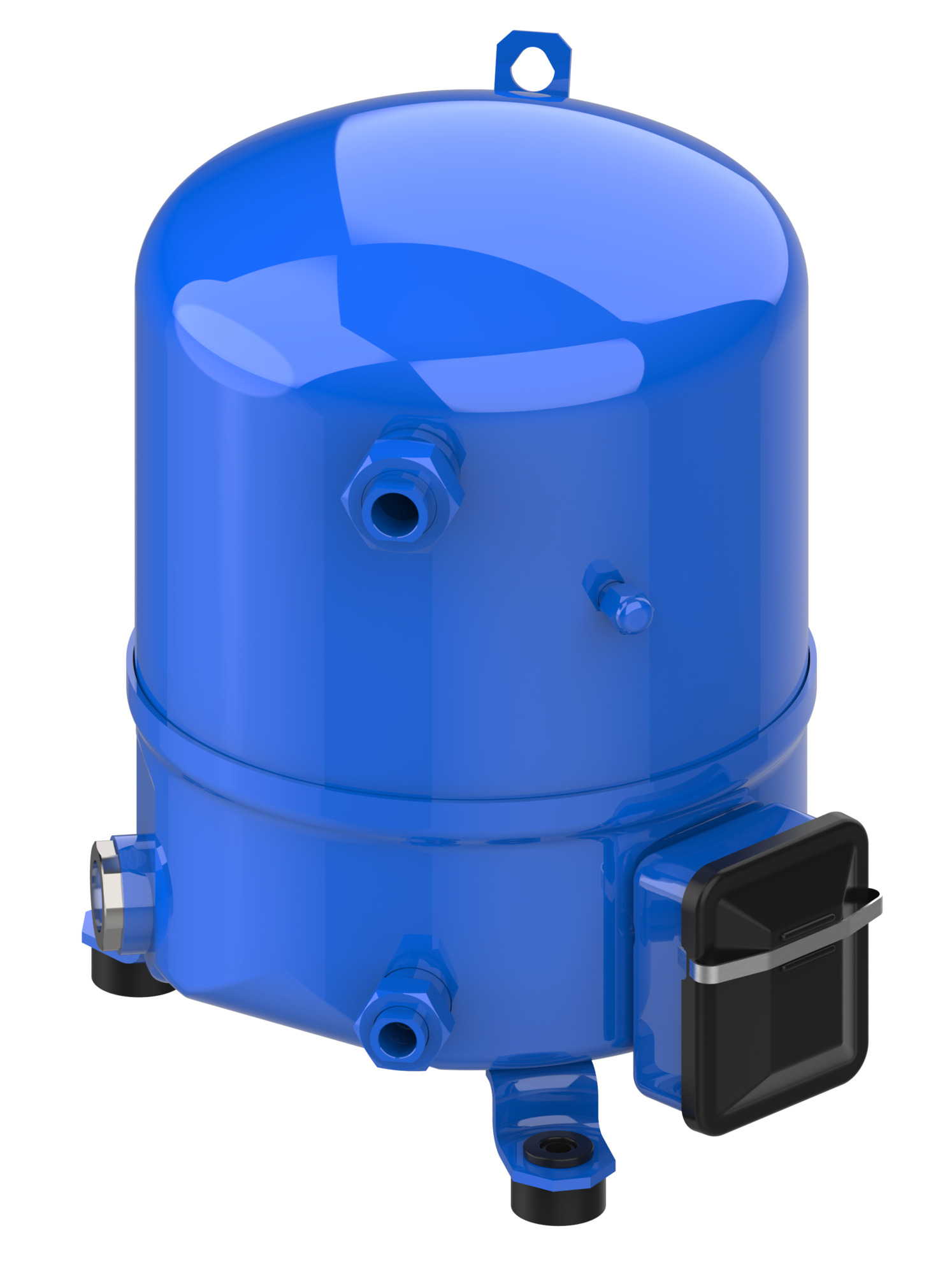

Reciprocating compressor, NTZ048A4LR1B
120F0226
Refrigerants: R404A; R452A; R454C; R455A, Segment usage: Refrigeration LT, Compressor power supply [V]: 400/3/50 460/3/60, Packing format: Single pack
Ürün ayrıntıları
| Brüt ağırlık | 22.75 Kilogram |
| Net ağırlık | 21 Kilogram |
| Hacim | 37.73 Liter |
| EAN | 5702428521086 |
| 50 Hz'de dönüş hızı [dev/dk] | 2900 rpm |
| 50 Hz'de nominal voltajın düşük değeri [V] | 380 V |
| 50 Hz'de nominal voltajın yüksek değeri [V] | 400 V |
| 50 Hz'de voltaj aralığının düşük değeri [V] | 340 V |
| 50 Hz'de voltaj aralığının yüksek değeri [V] | 440 V |
| Ambalaj biçimi | Tekli paket |
| Ambalaj genişliği [mm] | 285 mm |
| Ambalaj miktarı | 1 |
| Ambalaj uzunluğu [mm] | 385 mm |
| Ambalaj yüksekliği [mm] | 370 mm |
| Ayar portu DB | Schrader |
| Ayar portu YB | YOK |
| Basma bağlantı boru boyutu [inç] | 1/2 in |
| Basma bağlantı boyutu [inç] | 1 in |
| Basma bağlantı yüksekliği [mm] | 68 mm |
| Bağlantı manşonu | ODF |
| Bağlantı notu | (sadece rotolock versiyonu ile gönderilir) |
| Bağlantı standardı | Rotolock |
| Bağlantı tipi | Rotolock |
| Brand technique | Pistonlu kompresör |
| Cam montajı | Dişli |
| Cam torku [Nm] | 50 N-m |
| CE evaluated | Yes |
| China RoHS compliance | Yes exceed limitations |
| Contain batteries | No |
| Description | NTZ048-4B |
| Düşük basınç tarafı TS Maks | 50 °C |
| Düşük basınç tarafı TS Min | -35 °C |
| Düşükbasınç tarafı hacmi | 7.5 L |
| Ekonomizer | Numara |
| Emme bağlantısı boru boyutu [inç] | 5/8 in |
| Emme bağlantısı boyutu [inç] | 1 1/4 in |
| Emme bağlantısı malzemesi | - |
| Emme bağlantısı yüksekliği [mm] | 263 mm |
| EU RoHS compliance | Yes with exemptions |
| EU RoHS exemption clause | 6(a) 6(c) |
| Fabrika DB [bar] | 25 bar |
| Fabrika YB [bar] | 25 bar |
| Family | NTZ |
| Faz | 3 |
| Frekans [Hz] | 50 |
| GP DB torku [Nm] | 15 N-m |
| Gönderilen bağlantılar | Emme ve tahliye lehim manşonları, rotolock somun ve contalar |
| Gönderilen montaj parçası | Lastik rondela, cıvata, somun, manşon ve pullarla birlikte montaj kiti |
| Gönderilen talimatlar | Montaj talimatları |
| Gönderilen yağ | İlk yağ yükü |
| Güç bağlantıları | Tırnak |
| In scope of WEEE | No |
| IP koruma sınıfı | IP55 (kablo rakoruyla) |
| Kapasite kontrolü | Sabit hız |
| Kompresör güç beslemesi [V] | 400/3/50 460/3/60 |
| Konfigürasyon kodu | Tekli |
| LRA | 16 A |
| Max pressure (PS) - high side | 28.5 bar |
| Max pressure (PS) - low side | 22.6 bar |
| MCC | 4.8 A |
| Model number | NTZ048A4LR1B |
| Montaj torku [Nm] | 15 N-m |
| Motor koruması | İç aşırı yük koruyucu |
| Network power supply [V/Ph/Hz] | 380-415/3/50 460/3/60 |
| Onay | CCC CE UL UKCA |
| REACH Aday Listesindeki maddeler | Lead (CAS no. 7439-92-1) |
| Renk | Mavi |
| Saatteki çalışma sayısı [Maks] | 12 |
| SCIP dosya no. | 5a332c1b-1d1b-4998-8115-d0929877ecb4 |
| Segman kullanımı | Soğutma LT |
| Silindir | 1 |
| Soğutucu akışkan yükü [kg] [Maks] | 2.5 kg |
| Soğutucu akışkanlar | R404A R452A R454C R455A |
| Süpürme hacmi [cm3] | 48 cm³ |
| Teknoloji | Pistonlu |
| Test DB [bar] [Maks] | 25 bar |
| Test farkı [bar] [Maks] | 30 bar |
| Test YB [bar] [Maks] | 30 bar |
| Tip | NTZ048 |
| Toplam yükseklik [mm] | 333 mm |
| Tork gücü [Nm] | 3 N-m |
| Tork topraklama [Nm] | 3 N-m |
| U.S. EPA label | For installations using U.S. EPA restricted refrigerants, this product may be used for servicing existing equipment only. |
| UL evaluated | Yes |
| Yağ dengeleme | 3/8 inç' rakor SAE |
| Yağ dengeleme torku [Nm] | 30 N-m |
| Yağ referansı | 175PZ |
| Yağ yükü [L] | 0.95 L |
| Yüksek basınç taraf TS Maks | 150 °C |
| Yüksek basınç tarafı Hacmi | 0.3 L |
| Yüksek basınç tarafı TS Min | -35 °C |
| Çap [mm] | 224 mm |

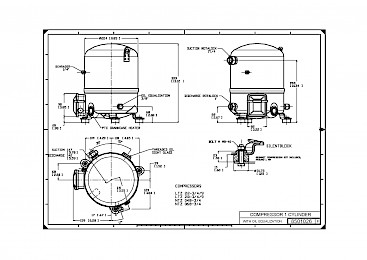

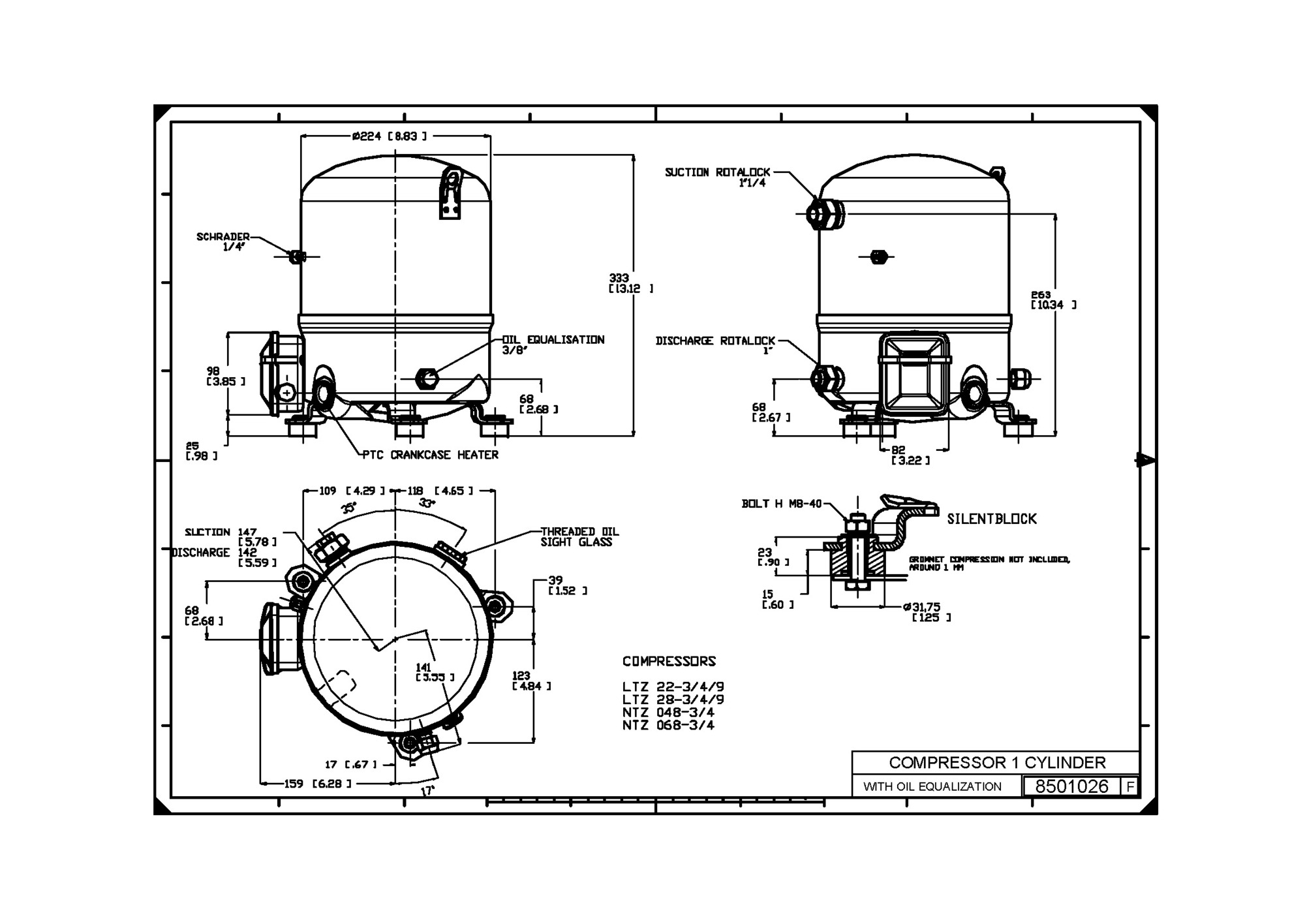

| Çizim numarası | 8501026f |
| Özdeş sarımlı üç fazlı kompresörler için sarım direnci [Ohm] | 11.55 Ohm |
| Ürün adı | Reciprocating compressor NTZ |
| Ürün grubu | Hermetic compressors |
