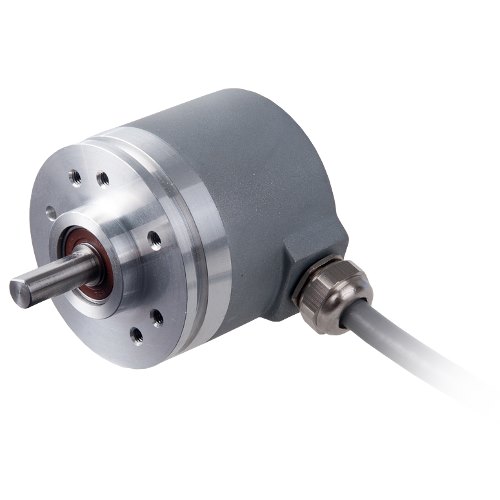

ELCO EV40A Serisi Enkoder

Genel Tanım:
ELCO EV40A Serisi, 40 mm gövde çapına sahip artımsal (incremental) tip enkoderlerdir. Kompakt yapısı sayesinde dar alanlarda kullanılabilir ve yüksek çözünürlüklü sinyal üretimi ile hassas hız ve pozisyon ölçümü sağlar. Özellikle küçük boyutlu otomasyon sistemleri, CNC tezgâhları, paketleme makineleri ve robotik uygulamalarda tercih edilir.

Teknik Özellikler:

• Gövde Çapı: Ø40 mm

• Malzeme: Alüminyum gövde, paslanmaz çelik mil

• Şaft Tipi: Solid shaft

• Mil Çapı: Ø6 mm, Ø8 mm (opsiyonel)

• Koruma Sınıfı: IP54 (opsiyonel IP65)

• Maksimum Hız: 6000 rpm

• Yük Kapasitesi: 20 N (eksenel), 40 N (radyal)

• Şok Direnci: 30 G / 11 ms

• Titreşim Direnci: 10 G (10–2000 Hz)

• Moment Ataleti: 6 × 10⁻⁶ kg·m²

• Başlangıç Torku: < 0.01 Nm

• Çalışma Sıcaklığı: -20 … +85 °C

• Ağırlık: Yaklaşık 0.15 kg

Elektriksel Özellikler:

• Besleme Gerilimi: 5 VDC veya 5–30 VDC (modele göre)

• Çıkış Sinyali: Line Driver, Push-Pull, Open Collector

• Çözünürlük: 50 – 5000 PPR (Pulse Per Revolution)

• Maksimum Çıkış Frekansı: 300 kHz

• Bağlantı Tipi: Kablo çıkışı veya M12 konnektör

Avantajları:

• Kompakt ve hafif tasarım

• Yüksek çözünürlük seçenekleri

• Küçük makineler ve dar alanlar için ideal

• Dayanıklı endüstriyel yapı
